Техническое задание на проектирование КМ и КМД: как составить и что подготовить

От качества технического задания напрямую зависит, насколько точную цену и реальный срок вы получите. По размытому ТЗ подрядчик либо закладывает запас «на неизвестность» и завышает смету, либо берётся дёшево, а потом догружает доплатами и срывает сроки из-за нехватки данных. Хорошая новость: чтобы составить рабочее ТЗ, не нужно быть инженером — достаточно понимать, что в него входит и какие исходные данные подготовить. Разберём по пунктам.

Коротко, одним абзацем

В техническом задании на КМ и КМД должно быть: что за объект и где он строится; какие разделы нужны (КМ, КМД, КЖ — по отдельности или комплексно); исходные данные (архитектура, нагрузки от оборудования, геология под фундаменты); особые требования (нормы, материалы, антикоррозийная и огнезащита, агрессивная среда, сейсмика); сроки и этапность; формат и состав передачи результата. Чем полнее ТЗ и приложенные данные — тем точнее коммерческое предложение и тем меньше сюрпризов в процессе.

Зачем заказчику ТЗ — даже короткое

ТЗ нужно не «для галочки», а чтобы защитить ваш бюджет и сроки. Внятное задание даёт три вещи: точную цену (подрядчику не нужно закладывать запас на неопределённость), реальный срок (понятен объём и этапность) и защиту в спорах (есть зафиксированный объём, от которого считается выполнение). Без ТЗ любой результат можно оспорить «в обе стороны» — и заказчику, и исполнителю.

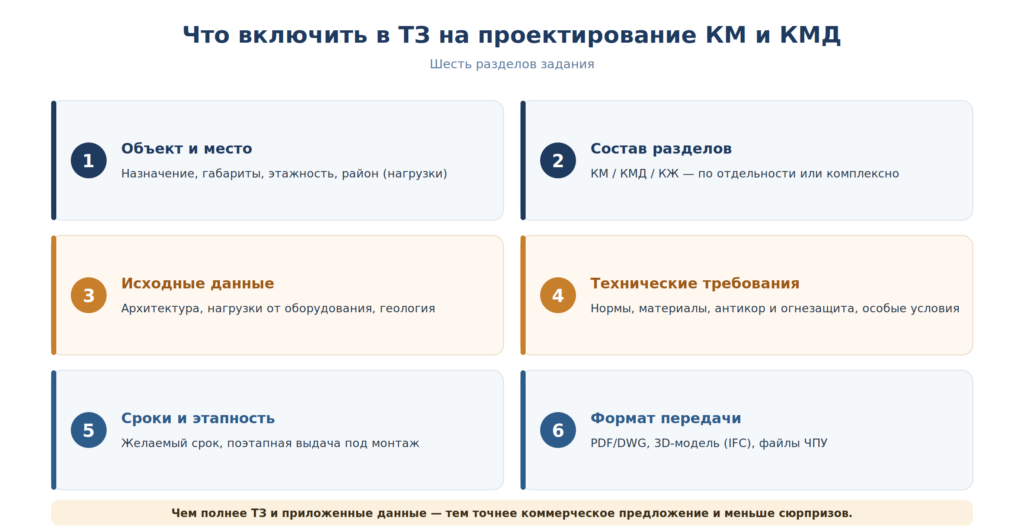

Что включить в ТЗ

1. Объект и место строительства

Назначение здания (склад, цех, ангар, АБК и т. д.), основные габариты, этажность, район строительства. Район важен не формально: он определяет снеговые и ветровые нагрузки, а значит — металлоёмкость и стоимость каркаса.

2. Какие разделы нужны

Укажите, что именно заказываете: КМ, КМД, КЖ — по отдельности или комплексно. Если не уверены в составе — это нормально, его можно определить вместе с проектировщиком. О различиях разделов — в статьях «Что такое КМ, КМД и КЖ» и «Чем КМ отличается от КМД».

3. Исходные данные (что приложить)

Это самая важная часть — без данных проектировать не из чего:

• Архитектура (АР): планы, разрезы, фасады, отметки. Каркас проектируется под архитектурное решение.
• Технологическое задание: нагрузки от оборудования, мостовых и подвесных кранов, стеллажей, подвесных коммуникаций — всё, что висит и давит на каркас.
• Геология (для КЖ): инженерно-геологические изыскания нужны для проектирования фундаментов.
• При реконструкции: существующие чертежи, обмеры, результаты обследования.

4. Технические и особые требования

Применяемые нормы и стандарты, требования к материалам и маркам стали, антикоррозийная защита и огнезащита, а также особые условия: агрессивная среда, сейсмика, температурный режим, повышенная влажность. Здесь достаточно обозначить требования на «заказчицком» уровне — детализирует их уже проектировщик.

5. Сроки и этапность

Желаемый срок и, если важно, поэтапная выдача (по очередям или захваткам монтажа), чтобы стройка не ждала весь комплект целиком.

6. Формат и состав передачи

В каком виде нужен результат: чертежи (PDF, DWG), спецификации, при необходимости 3D-модель (IFC) и файлы для станков ЧПУ. Подробнее об этом — в статьях «Что входит в КМД» и «Договор на разработку КМД».

Особенность ТЗ именно на КМД

Если КМ уже готов и вы заказываете отдельно деталировку, то «входом» для ТЗ на КМД служит утверждённый КМ, а не архитектура. К нему добавляются требования конкретного завода-изготовителя (типовые узлы, формат выгрузок, маркировка) и формат передачи. То есть ТЗ на КМД короче и опирается на уже принятые в КМ решения.

Что подготовить заказчику до старта

Минимальный набор, который ускорит расчёт и сам проект:

• Архитектурные чертежи (АР) или хотя бы планы и разрезы с габаритами.
• Назначение и нагрузки: что внутри, какое оборудование, есть ли краны.
• Геология — если в составе есть фундаменты (КЖ).
• Район строительства — для снеговых и ветровых нагрузок.
• Существующие чертежи — при реконструкции или достройке.
• Утверждённый КМ — если заказываете КМД отдельно.

Если части данных нет — это не повод откладывать обращение: на старте достаточно базовой вводной, а недостающее можно дособрать в процессе.

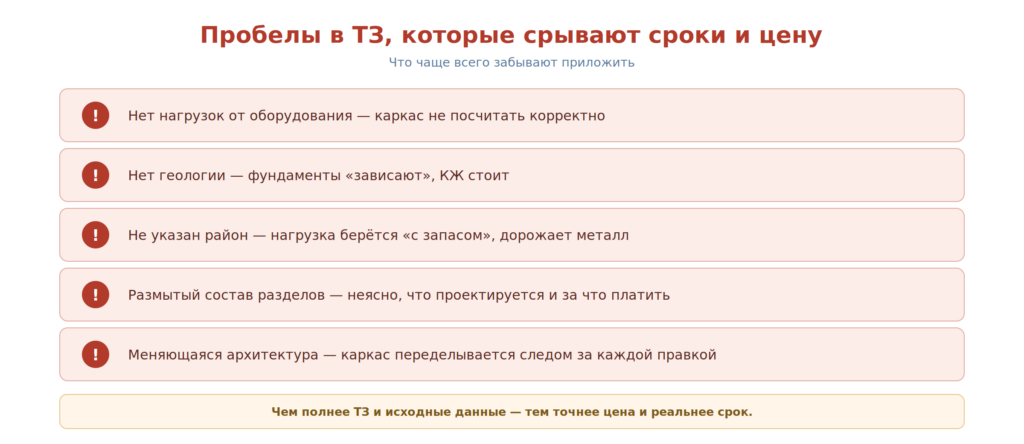

Типичные пробелы, которые срывают сроки и цену

• Нет нагрузок от оборудования — каркас невозможно посчитать корректно.
• Нет геологии — фундаменты «зависают», КЖ стоит.
• Не указан район — снеговая/ветровая нагрузка берётся «с запасом», дорожает металл.
• Размытый состав разделов — непонятно, что именно проектируется и за что платить.
• Меняющаяся архитектура — каркас переделывается следом за каждой правкой АР.
