Что входит в КМД: из чего состоит комплект и как проверить, что он полный
КМД заказчик обычно оплачивает отдельной строкой и получает на руки «комплект чертежей». Но из чего этот комплект состоит, за что вы платите и как понять, что в нём всё на месте, — со стороны почти всегда непонятно. А цена вопроса высокая: неполный или неаккуратный КМД всплывает уже на площадке — монтаж встаёт, детали не стыкуются, идут переделки и срыв сроков. Разберём по-заказчицки: что входит в комплект КМД, зачем нужна каждая часть и как принять работу, не будучи инженером.
Если пока путаетесь в самих аббревиатурах — начните с вводной статьи «Что такое КМ, КМД и КЖ простыми словами» и разбора «Чем КМ отличается от КМД». Здесь мы смотрим внутрь самого комплекта КМД.
Коротко, одним абзацем
Комплект КМД — это рабочие чертежи для изготовления и монтажа металлоконструкций. В него входят: общие данные, монтажные схемы (расстановка элементов на объекте), деталировочные чертежи каждого отправочного элемента, узлы соединений, спецификации металла и метизов, ведомости, а на современном производстве — ещё и 3D-модель с файлами для станков с ЧПУ. Важная особенность: в отличие от КМ, состав КМД не закреплён жёстко в одном ГОСТ, поэтому что именно войдёт в комплект, лучше зафиксировать в договоре заранее. Для заказчика главное не количество листов, а полнота: по комплекту металл должен изготавливаться и собираться без додумывания на месте.

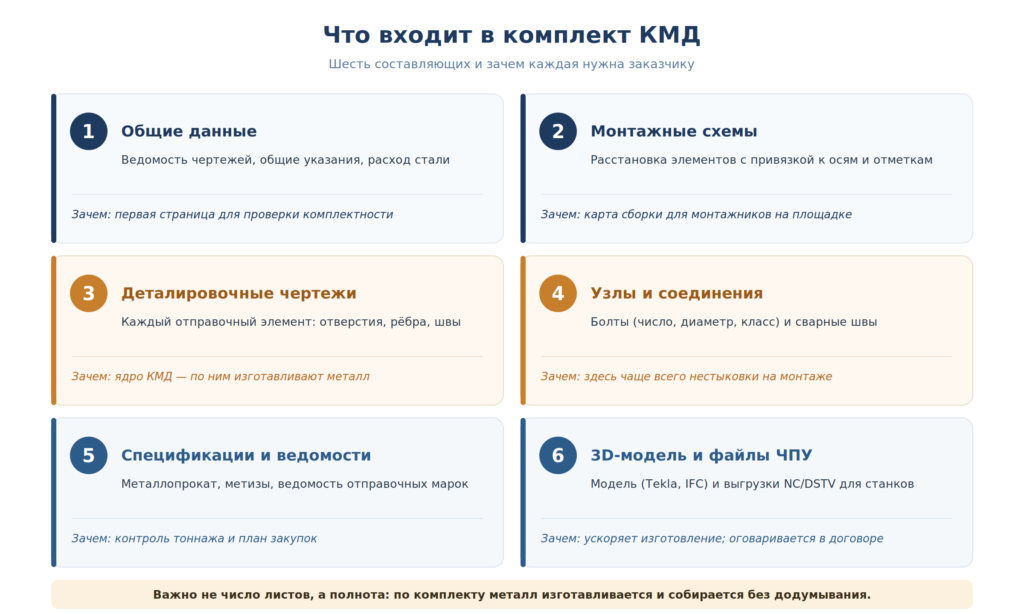

Из чего состоит комплект КМД
Разберём по частям — что это и зачем нужно вам как заказчику.
1. Общие данные
Это «титул» комплекта: ведомость чертежей (перечень всех листов), общие указания, применяемые материалы и стандарты, ведомость расхода стали. По общим данным вы за минуту понимаете объём комплекта и можете сверить, все ли листы на месте.
Зачем заказчику: это первая страница для приёмки — по ведомости чертежей проверяется комплектность.
2. Монтажные схемы (схемы расположения)
Показывают, как элементы расставлены на объекте: где какая колонна, балка, ферма, связь, с привязкой к осям и отметкам. По сути — «карта сборки» для монтажников на площадке.
Зачем заказчику: по этим схемам бригада на объекте понимает, что куда ставить. Без них монтаж превращается в угадывание.
3. Деталировочные чертежи отправочных элементов
Это ядро КМД. На каждый отправочный элемент (тот, что едет с завода на стройку как единое целое) делается отдельный чертёж с полной деталировкой: размеры, резы, отверстия, рёбра, фасонки, заводские сварные швы. Именно по этим чертежам металл режут, сверлят и варят на заводе.
Зачем заказчику: это та часть, за которую в основном и платят. Её качество напрямую определяет, встанет ли металл по месту без подгонки.
4. Узлы и соединения
Монтажные и заводские узлы со всеми болтами, их количеством, диаметром и классом прочности, с типами и размерами сварных швов. То, что в КМ показано принципиально, в КМД доводится до полной однозначности.
Зачем заказчику: на узлах чаще всего и возникают нестыковки на монтаже — чем подробнее они расписаны, тем меньше проблем на площадке.
5. Спецификации и ведомости
Сюда входят ведомость отправочных марок, спецификация металлопроката, ведомость метизов (болтов, гаек, шайб), нередко ведомость сварных материалов. Это «список покупок» и одновременно основание для контроля тоннажа и комплектности поставки.
Зачем заказчику: по спецификациям проверяется расход металла и метизов — и план закупок, и контроль того, что фактический тоннаж бьётся с проектным.
6. 3D-модель и файлы для станков с ЧПУ
На современном производстве КМД ведётся в 3D (Tekla, Advance Steel и подобных), а из модели выгружаются файлы для станков с ЧПУ (форматы NC/DSTV) и, по запросу, модель в формате IFC. Это позволяет резать и сверлить металл автоматически, без ручного переноса размеров.
Зачем заказчику: если изготовление идёт на станках с ЧПУ, наличие выгрузок ускоряет производство и снижает риск ошибок. Передачу модели и NC-файлов стоит оговорить заранее — по умолчанию их могут и не отдать.
Почему состав КМД важно прописать в договоре
Здесь — ключевой и неочевидный для заказчика момент. Состав рабочих чертежей марки КМ закреплён нормативно (ГОСТ 21.502-2016). А вот на деталировочные чертежи КМД требования этого стандарта прямо не распространяются — отдельного жёсткого ГОСТ, который диктовал бы состав КМД лист в лист, нет.

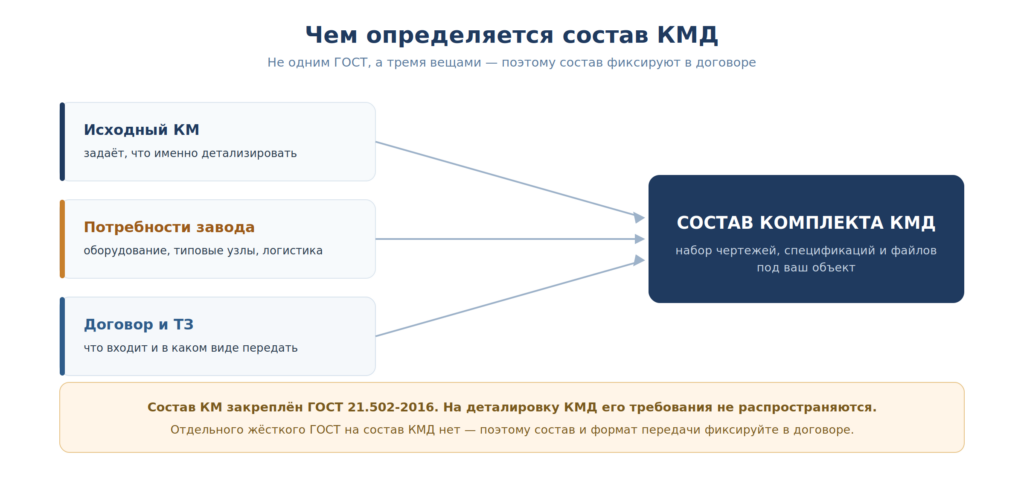

На практике это значит, что состав КМД определяется тремя вещами: исходным КМ, потребностями конкретного завода-изготовителя и тем, что записано в договоре и техническом задании. Поэтому два разных исполнителя под «КМД» могут понимать немного разный комплект.
Вывод простой: не полагайтесь на то, что «КМД — это всем понятно». Зафиксируйте в договоре, что именно входит в комплект и в каком виде вы его получаете.

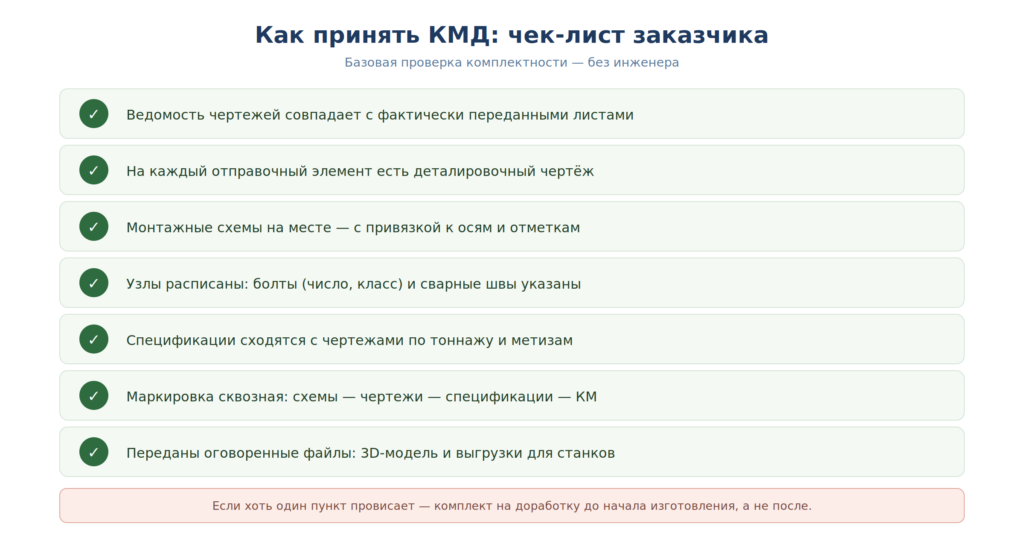

Как заказчику проверить, что КМД полный
Не нужно быть инженером, чтобы провести базовую приёмку. Минимальный чек-лист:
- Ведомость чертежей соответствует факту. Перечень листов в общих данных совпадает с тем, что вам передали.
- На каждый отправочный элемент есть деталировка. Нет «пропавших» марок, на которые ссылаются схемы, но самих чертежей нет.
- Монтажные схемы на месте. Есть расстановка элементов с привязкой к осям и отметкам.
- Узлы расписаны. Болты (количество, диаметр, класс) и сварные швы указаны, а не оставлены «на усмотрение монтажника».
- Спецификации сходятся с чертежами. Тоннаж и метизы из ведомостей бьются с тем, что на чертежах.
- Маркировка сквозная. Обозначения элементов на схемах, чертежах и в спецификациях совпадают между собой и согласуются с КМ.
- Переданы оговоренные файлы. Если в договоре были 3D-модель и NC-файлы — они тоже в передаче.
Если хоть один пункт «провисает» — это повод вернуть комплект на доработку до начала изготовления, а не после.
Что бывает при неполном КМД
Экономия на полноте и качестве КМД почти всегда оборачивается потерями на площадке. Типичные последствия: монтаж останавливается из-за отсутствующих или ошибочных деталей; элементы не стыкуются и их дорабатывают по месту сваркой и резкой; растёт фактический расход металла и метизов; срываются сроки, потому что переделка детали на заводе и повторная доставка — это недели. Всё это дороже, чем аккуратно принять комплект на входе.
Частые вопросы
Что такое отправочная марка?
Это элемент конструкции, который изготавливается на заводе целиком и едет на стройку как единое целое (например, колонна или ферма). На площадке отправочные элементы соединяют между собой в проектное положение. На каждую отправочную марку в КМД делается свой деталировочный чертёж.
Чем чертёж КМД отличается от чертежа КМ по составу?
КМ показывает принципиальные решения и общие виды, а КМД — каждый элемент до отверстия, болта и шва. Подробно об этом — в статье «Чем КМ отличается от КМД».
Сколько листов в комплекте КМД?
Зависит от объёма и сложности объекта — от десятков до сотен листов. Ориентироваться нужно не на количество листов, а на полноту: есть ли деталировка на все отправочные элементы и сходятся ли спецификации.
Нужны ли заказчику 3D-модель и файлы ЧПУ?
Если изготовление идёт на станках с ЧПУ — да, выгрузки ускоряют производство. Но передаются они не всегда по умолчанию, поэтому модель и NC-файлы стоит указать в договоре отдельно.
В каком виде передаётся КМД?
Обычно это чертежи в PDF и DWG, спецификации, при договорённости — 3D-модель (IFC) и файлы для станков. Формат передачи тоже лучше зафиксировать заранее.
