Проектная и рабочая документация: в чём разница простыми словами
«Мы уже сдали ПД, готовим РД» — фраза, которая на старте проекта ставит в тупик многих заказчиков. Кажется, что это два названия одного и того же комплекта чертежей. На деле — это два разных этапа с разными задачами, разным составом и разным назначением. Разберём без канцелярита: чем проектная документация (ПД) отличается от рабочей (РД), зачем нужны обе и как это связано с разделами КМ и КМД.
Коротко: ПД — что строим, РД — как это построить
Проектная документация (ПД) — это комплект решений, который отвечает на вопрос «что строим и по каким принципиальным решениям». Она проходит экспертизу (государственную или негосударственную — зависит от объекта) и служит основанием для получения разрешения на строительство. Состав ПД жёстко закреплён постановлением Правительства РФ №87 — 12 разделов, от архитектурных решений до сметы. Подробно о них — в отдельной статье: Состав проектной документации по ПП №87.
Рабочая документация (РД) — это следующий уровень детализации: чертежи и спецификации, по которым непосредственно ведётся строительство на площадке. РД экспертизу не проходит и не привязана к жёсткому перечню разделов, закреплённому постановлением, — общие требования к её оформлению задаёт ГОСТ Р 21.101 (СПДС). На практике состав РД во многом повторяет структуру ПД, но с гораздо большей детализацией: конкретные узлы, марки материалов, привязка оборудования, монтажные схемы.

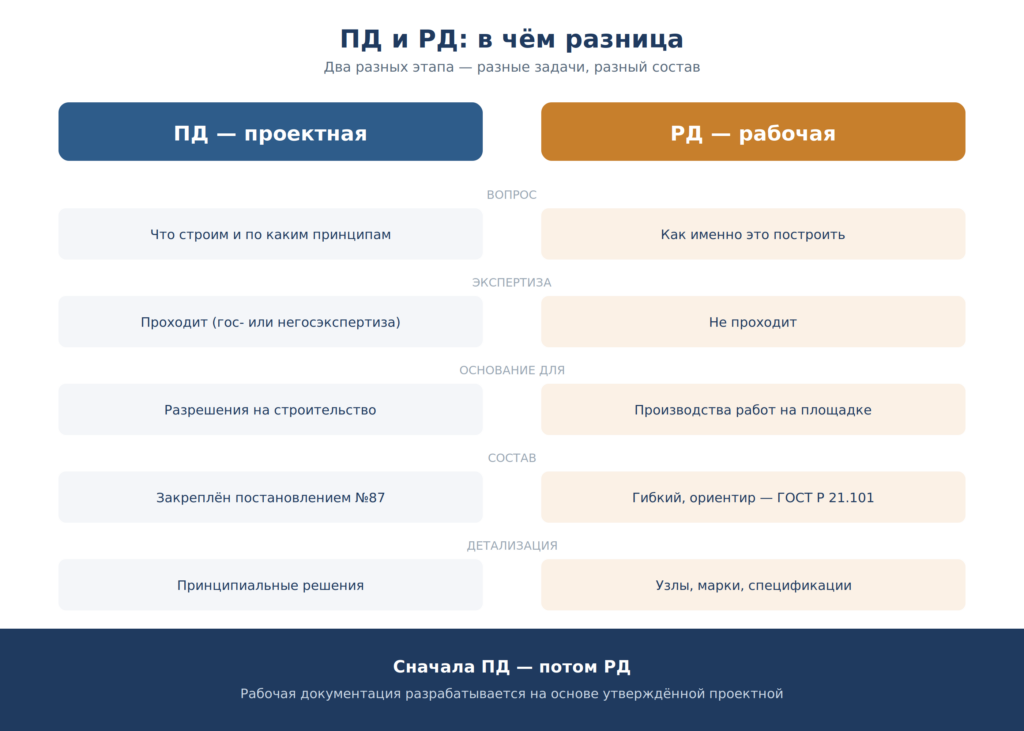

Главные отличия — таблица
| Проектная документация (ПД) | Рабочая документация (РД) | |
|---|---|---|
| Отвечает на вопрос | Что строим и по каким принципам | Как именно это построить на площадке |
| Экспертиза | Проходит (гос- или негосэкспертиза) | Не проходит |
| Служит основанием для | Разрешения на строительство | Непосредственного производства работ |
| Состав | Жёстко закреплён постановлением №87 (12 разделов) | Гибкий, ориентируется на ГОСТ Р 21.101 |
| Уровень детализации | Принципиальные решения, общие схемы | Детальные чертежи, узлы, спецификации, марки |
| Кто использует | Экспертиза, орган, выдающий разрешение | Строители и монтажники на площадке |

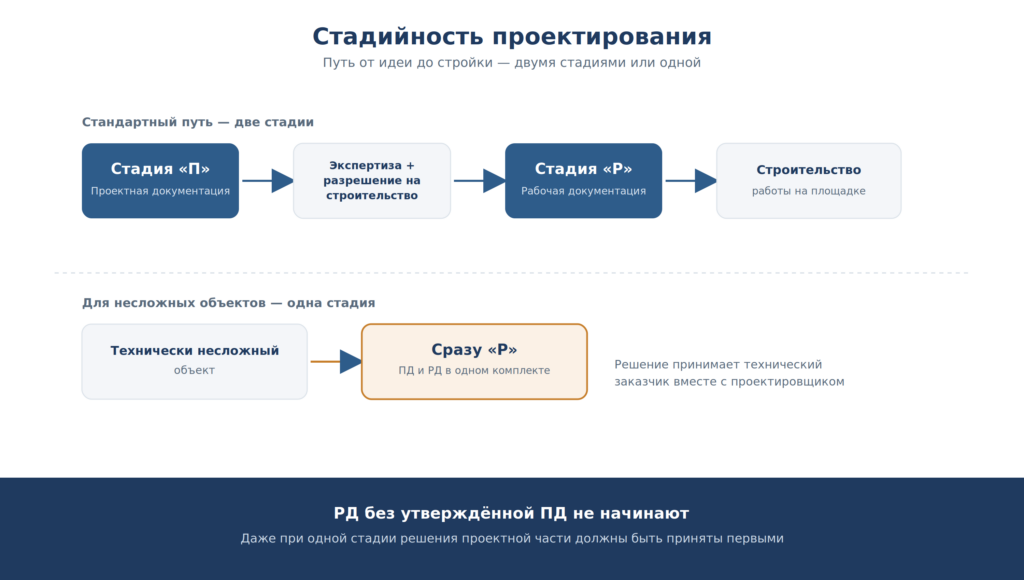

Стадийность: почему их вообще две
Разделение на ПД и РД — это и есть то, что называют двухстадийным проектированием: сначала стадия «П» (проект — общие решения, экспертиза), потом стадия «Р» (рабочка — детализация для стройки). Это стандартный путь для большинства объектов капитального строительства.
Для технически несложных объектов допускается одностадийное проектирование — когда ПД и РД объединяются в единый комплект «Р», без промежуточной стадии «П». Подходит ли такой вариант для конкретного объекта — решает технический заказчик совместно с проектировщиком на этапе задания на проектирование.

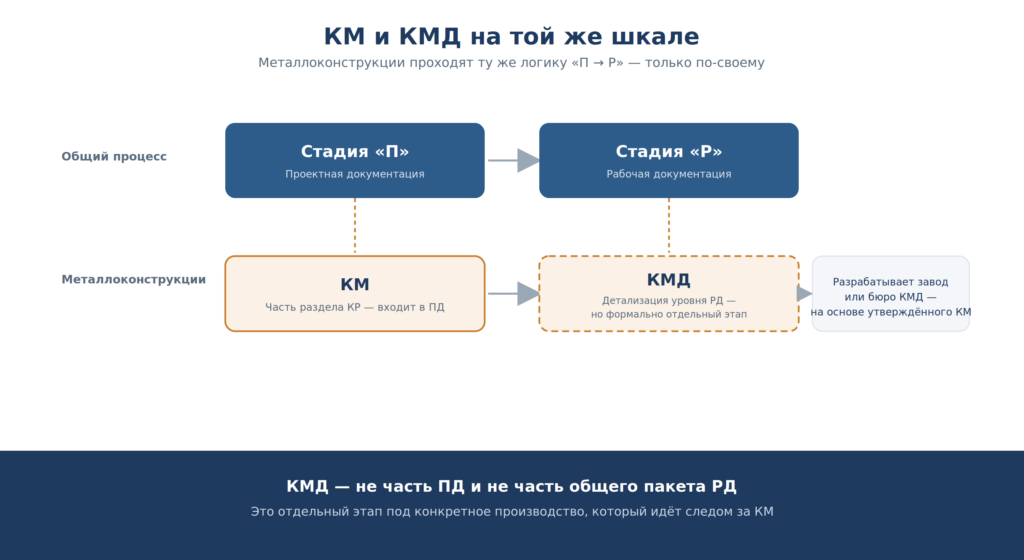

Где здесь КМ и КМД
Эта же логика двух стадий напрямую касается металлического каркаса — и здесь стоит развеять ещё одну частую путаницу.
- Раздел КМ (конструкции металлические) — часть проектной документации, раздел КР. Это стадия «П»: какой каркас, из каких профилей, какие нагрузки он держит.
- КМД (конструкции металлические деталировочные) — это уже не часть проектной документации в смысле постановления №87. По сути, КМД — это тот самый следующий уровень детализации, аналог стадии «Р» именно для металлоконструкций: чертежи для завода, отправочные марки, каждое отверстие и болт. Разрабатывается на основе утверждённого КМ, но отдельно от общего пакета РД по остальным разделам — обычно заводом-изготовителем или специализированным бюро КМД.
Если хотите разобраться в этом подробнее — у нас есть отдельная статья «Что такое КМ, КМД и КЖ простыми словами», а также страницы разделов КМ, КМД и КЖ.
Частые вопросы
Чем отличается проектная документация от рабочей?
ПД — это принципиальные решения по объекту, которые проходят экспертизу и служат основанием для разрешения на строительство. РД — детальные чертежи для непосредственного производства работ, экспертизу не проходят.
Что идёт раньше — ПД или РД?
Сначала разрабатывается и утверждается ПД (стадия «П»), и только на её основе — РД (стадия «Р»). Для несложных объектов возможно объединение в одну стадию.
Входит ли рабочая документация в состав проектной документации?
Нет, это разные этапы. Состав ПД закреплён постановлением №87, состав РД жёстко не регламентирован и ориентируется на ГОСТ Р 21.101.
КМД — это ПД или РД?
КМД разрабатывается уже на основе утверждённого КМ (раздела ПД) и по сути соответствует детализации уровня РД, но формально не входит в состав ни ПД, ни общего пакета РД по постановлению — это отдельный этап под конкретное производство. Подробнее — в статье про КМ, КМД и КЖ.
Если непонятно, на каком этапе вы сейчас находитесь — уже пора заказывать КМД или ещё нужно утверждать КМ — проще один раз обсудить это с конструктором и не тратить время на лишние круги.
