Что такое КМ, КМД и КЖ простыми словами: что и когда заказывать
Если вы впервые сталкиваетесь с проектированием металлоконструкций, аббревиатуры КМ, КМД и КЖ быстро превращаются в кашу. Подрядчики называют их как очевидные вещи, в коммерческих предложениях они идут отдельными строками с отдельными ценами, а что именно вы получаете на руки за каждую — непонятно. Разберём без инженерного жаргона: что это за разделы, кто их разрабатывает, в каком порядке заказывать и что в итоге окажется у вас на столе.
Коротко, одним абзацем
КМ (конструкции металлические) — это инженерное решение: какой будет каркас, из каких профилей, какие нагрузки он держит. КМД (конструкции металлические деталировочные) — это точная инструкция для завода: как изготовить каждую деталь, где просверлить отверстия, какие болты и сварные швы. КЖ (конструкции железобетонные) — это «бетонная» часть: фундаменты и железобетонные элементы с армированием. Если совсем просто: КМ отвечает на вопрос «что строим и из чего», КМД — «как именно это изготовить», КЖ — «на чём это стоит».
Раздел КМ — конструкции металлические
Расшифровка: «конструкции металлические». Это основной проектный раздел по металлическому каркасу. На этом этапе конструктор решает главные вопросы: какая у здания расчётная схема, какие действуют нагрузки (снег, ветер, оборудование, собственный вес), какие профили и марки стали выдержат эти нагрузки с нужным запасом.
Что входит: расчётная схема и расчёт, общие виды и схемы расположения элементов, принципиальные узлы, спецификация металлопроката, а также нагрузки, которые каркас передаёт на фундамент. Последнее важно — именно из КМ берут данные для проектирования фундаментов.
Кто разрабатывает: проектная организация (проектировщик-конструктор).
Что получает заказчик: комплект рабочих чертежей марки КМ, по которому уже понятен облик и тоннаж каркаса, и который служит основанием для следующего шага — КМД.
Раздел КМД — конструкции металлические деталировочные
Расшифровка: «конструкции металлические деталировочные». Это рабочие чертежи для производства, которые разрабатывают на основе утверждённого КМ. Если КМ говорит «здесь балка такого-то сечения», то КМД расписывает эту балку до последнего отверстия и болта: длина, рез, отверстия, рёбра, монтажные и заводские соединения.
Что входит: отправочные марки (готовые к отправке элементы), деталировка каждого элемента, сборочные и монтажные чертежи, узлы со всеми болтами и сварными швами, спецификации метизов, ведомости, нередко 3D-модель и файлы для станков с ЧПУ. Подробный разбор состава комплекта и чек-лист приёмки — в статье «Что входит в КМД».
Кто разрабатывает: завод-изготовитель или специализированное бюро КМД. Важный момент для заказчика: КМД не входит в состав проектной документации — это отдельный этап, который выполняется уже под конкретное производство.
Что получает заказчик (и завод): полный комплект, по которому металл можно резать, сверлить, варить и собирать без додумывания на месте. Качество КМД напрямую влияет на то, не встанет ли монтаж из-за нестыковок.
Раздел КЖ — конструкции железобетонные
Расшифровка: «конструкции железобетонные». Это раздел по бетонным и железобетонным элементам — чаще всего фундаментам под металлокаркас, а также монолитным или сборным конструкциям.
Что входит: опалубочные и арматурные чертежи, схемы армирования, спецификация арматуры, ведомость расхода стали, узлы. Для металлического каркаса КЖ обычно начинается с фундаментов, и здесь напрямую используются нагрузки из раздела КМ.
Кто разрабатывает: проектировщик-конструктор (раздел железобетона).
Что получает заказчик: комплект марки КЖ для устройства фундаментов и железобетонных частей здания.
Чем КМ отличается от КМД
Это вопрос №1 у заказчиков. Если совсем коротко: КМ — это решение конструктора (что строим, из чего, какие нагрузки), а КМД — перевод этого решения на язык завода (как именно изготовить каждую деталь). КМ разрабатывает проектная организация, КМД — завод или специализированное бюро на основе утверждённого КМ. Одно без другого не работает: по КМ нельзя изготовить металл, а КМД невозможно сделать без КМ.
Это ключевое для заказчика различие мы подробно разобрали отдельно — кто за что отвечает, в каком порядке заказывать и где чаще всего возникают ошибки на стыке: «Чем КМ отличается от КМД».

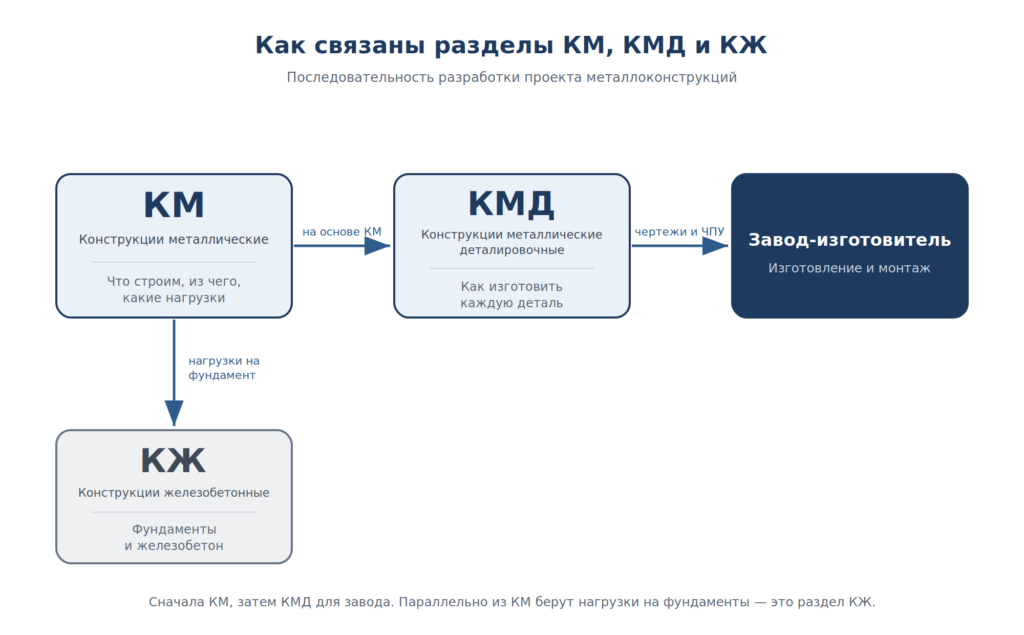

В какой последовательности заказывать
- Сначала КМ. Это база: без него нельзя ни деталировать металл, ни считать фундаменты.
- КЖ — параллельно или следом. Как только из КМ известны нагрузки на основание, проектируются фундаменты (КЖ).
- КМД — после утверждения КМ. Деталировка идёт под конкретный завод и уже принятые решения.
Поэтому заказать «сразу КМД», минуя КМ, обычно нельзя — деталировать попросту нечего.
Что полезно проверить заказчику
- Состав комплекта. Убедитесь, что в договоре прописано, какие именно разделы вы получаете (КМ, КМД, КЖ — по отдельности или комплексно) и что входит в каждый.
- Кто отвечает за стыковку. Когда КМ и КМД делают разные исполнители, на их границе чаще всего и возникают ошибки. Один подрядчик на оба раздела снимает этот риск.
- Нагрузки на фундамент. Они должны прийти из КМ в КЖ корректно — иначе пострадает либо надёжность, либо бюджет фундаментов.
Частые вопросы
Как расшифровывается КМД?
Конструкции металлические деталировочные — рабочие деталировочные чертежи для изготовления металла на заводе.
Входит ли КМД в проектную документацию?
Нет. КМД разрабатывается отдельно, на основе утверждённого КМ, и предназначен для производства, а не для прохождения экспертизы.
Что такое стадия КМД?
Это этап деталировки металлоконструкций, который следует за разработкой КМ и переводит проектные решения в чертежи для завода.
Можно ли заказать КМД без КМ?
Как правило, нет: деталировка выполняется по конкретным проектным решениям из КМ.
Что заказывать первым — КМ или КМД?
Первым — КМ. КМД делается уже на его основе.
Если не уверены, какой объём разделов нужен под ваш объект, проще обсудить это с конструктором: подскажем, что заказать и в какой последовательности, и посчитаем стоимость и срок. Подробнее о каждом разделе — на страницах Раздел КМ, Раздел КМД и Раздел КЖ.
